LSA Type 1（路由器LSA）

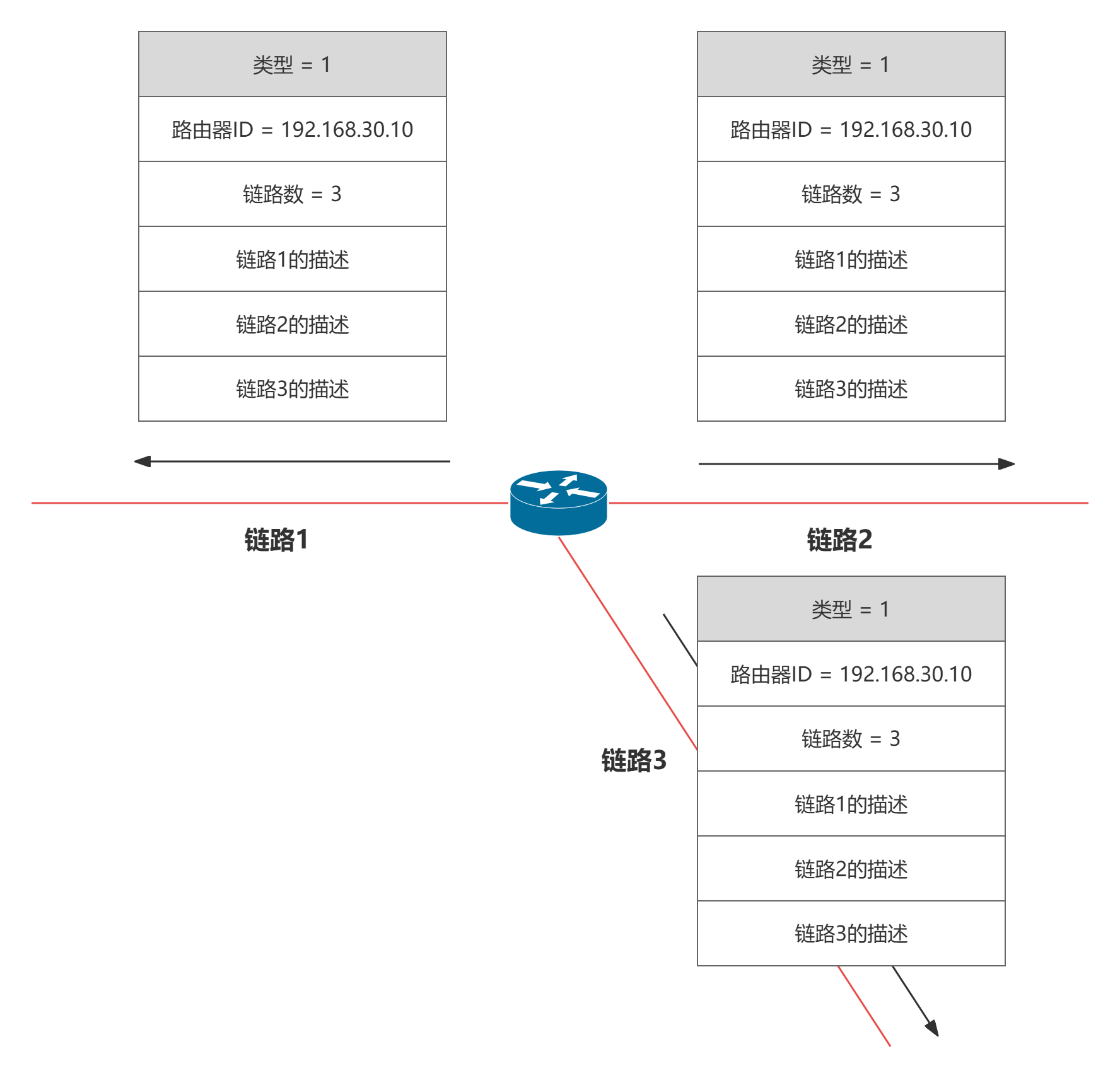

示意图
说明
-
每一个运行OSPF的路由器都会生成一个路由器LSA
-
该LSA仅在本区域内泛洪；无法穿越ABR
-
包含路由信息与拓扑信息；Link-ID为路由器的Router-ID
LSA Type-1输出信息详解
Link Type: Transnet
作用：用于描述直连链路上网络类型为广播或NBMA的邻居
LinkID:该链路上DR的IP地址
Data：与DR相连的接口IP地址
Metric：自身到DR的OSPF开销
Link Type: Stubnet
作用：用于描述自身直连的网络号及子网掩码
LinkID：直连链路的网络号
Data：子网掩码
Metric：自身到直连网络的OSPF开销
Link Type: P-2-P
作用：描述P2P/P2MP链路上的OSPF邻居
Link ID: 邻居的Router-ID
Data：与邻居相连接口的IP地址
Metric：自身到邻居的OSPF开销
LSA Type 2（网络LSA）

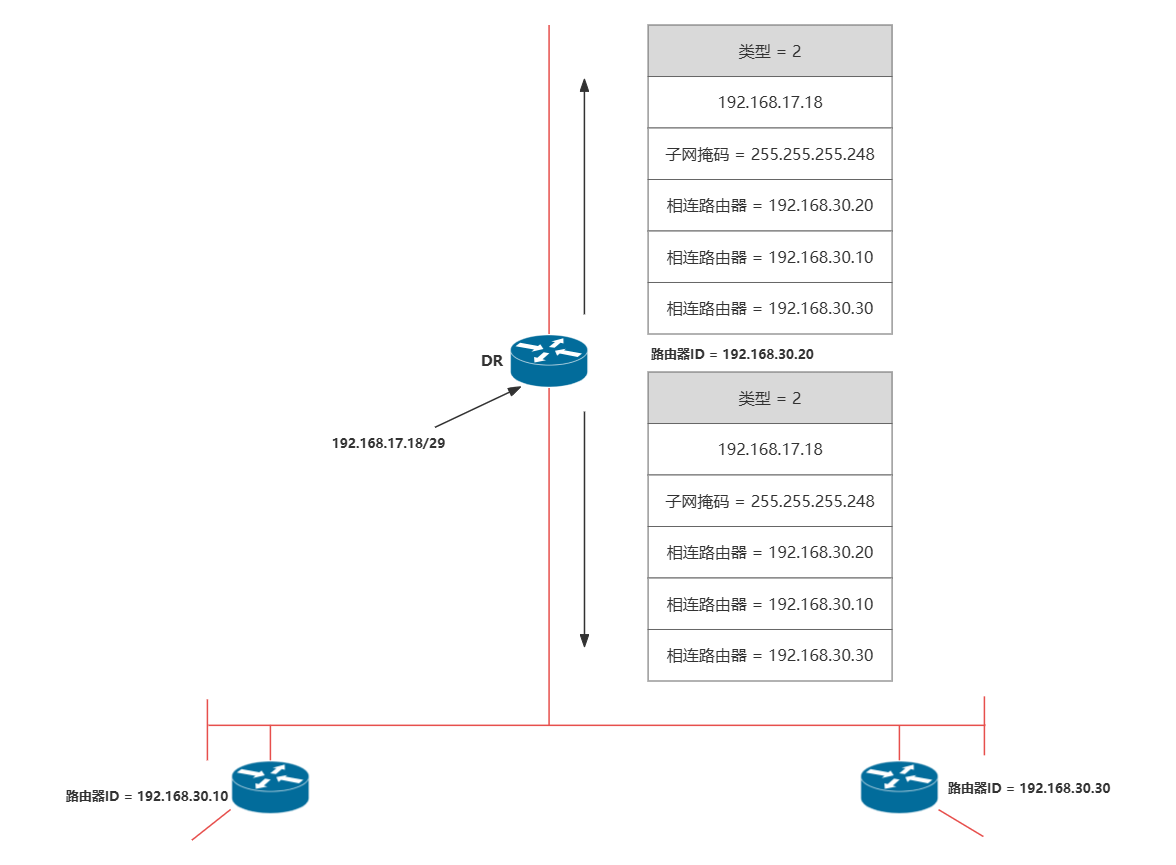

示意图
说明
-
由MA网络中的DR发出
-
仅在本区域内进行泛洪；无法穿越ABR
-
所包含的内容与Type-1的LSA联合，共同描绘出网络的拓扑与路由
-
Link-ID为DR接口的IP地址
LSA Type 3（网络汇总LSA）

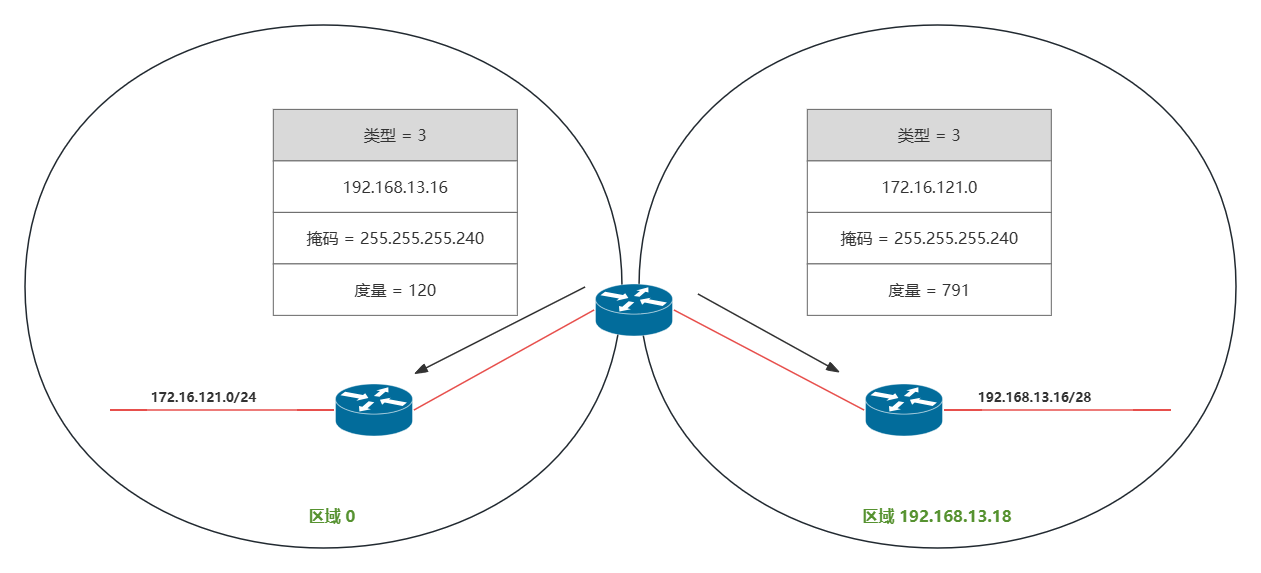

示意图
说明
-
起源于ABR，每经过一个ABR，通告路由器将会发生变化
-
仅在本区域内进行泛洪，ABR之间接力传递，从而泛洪至整个AS
-
该LSA用于通告一个区域的信息至其它区域，包含一条路由信息【描述链路的网络号与掩码】
-
Link-ID为这条路由信息的前缀
LSA Type 4（ASBR汇总LSA）

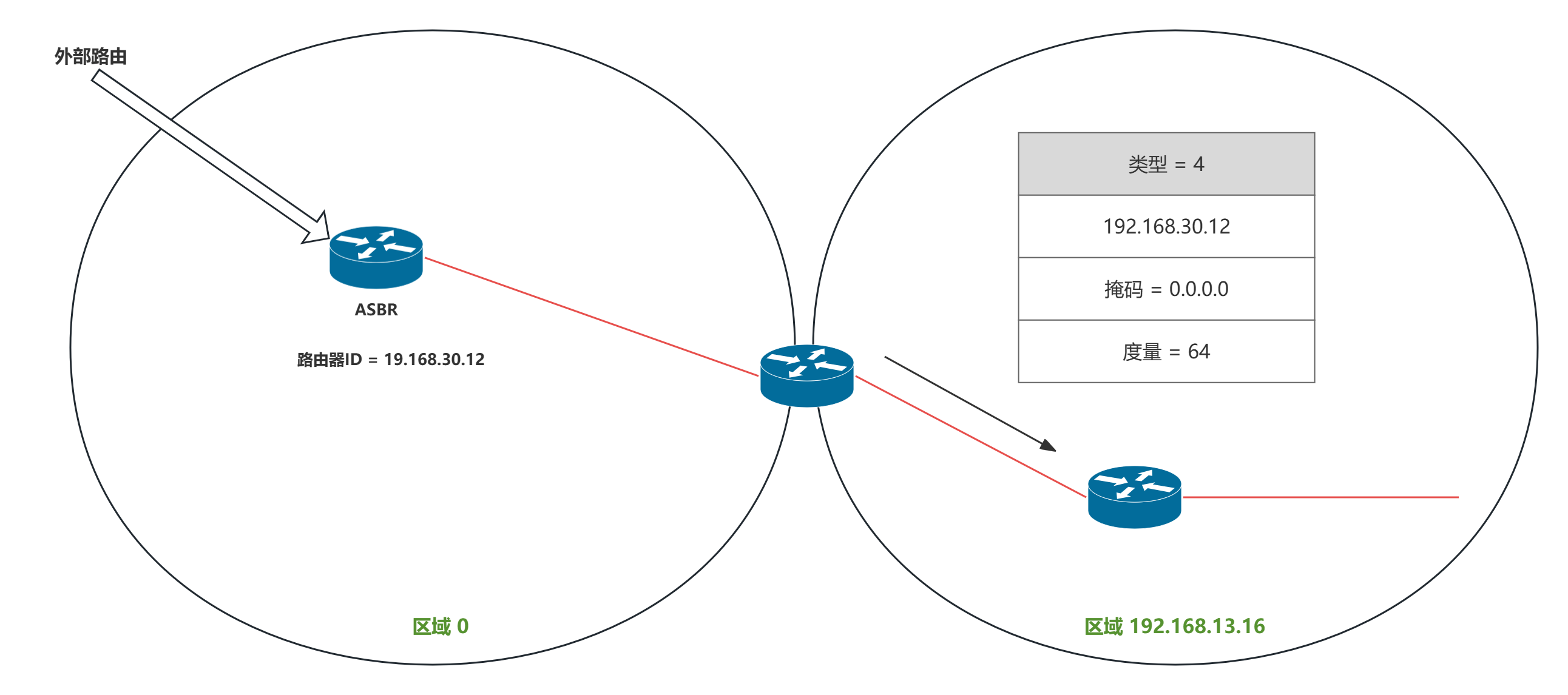

示意图
说明
-
起源于ABR
-
泛洪于本区域，除ASBR所在区域外的整个自治系统
-
该LSA在AS中向其它区域通告ASBR的位置
-
Link-ID为ASBR的Router-ID
LSA Type 5（AS外部LSA）

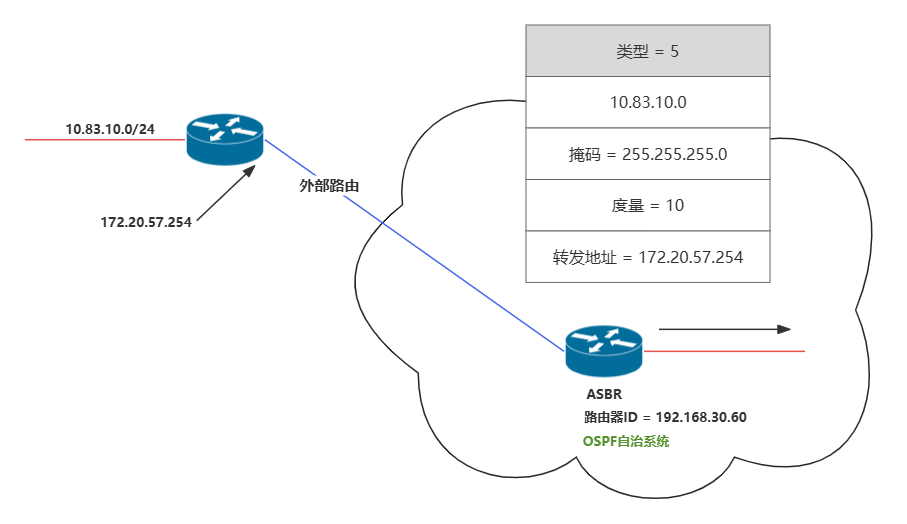

示意图
说明
-
起源于ASBR，通告路由器在整个AS中不发生变化；泛洪于整个AS
-
该LSA用于通告自治系统外部的网络
-
Link-ID为此路由信息的前缀
OSPF Link ID与Data说明
表格
注意事项
Q:底层链路无论是以太网还是PPP,MA网络类型掩码必须一致才可建立邻接关系，为什么P2P网络类型中掩码可以不一？
A：MA网络中掩码必须一致，因为MA网络中所有路由器共用一个网段，需要选择DR,使用Type-2的LSA【Network LSA】来描述当前的网络拓扑与网络号，因此当掩码不一致时，无法通过一个Type-2的LSA来描述不同的掩码；而P2P网络中掩码之所以可以不一致是因为 P2P中使用Type-1的LSA的Stubnet类型来描述每一个网络的掩码信息，并在PPP链路中的NCP协商阶段，两台路由器会互推自身的IP地址，并且以32位主机路由的方式加入自身的路由表项，因此P2P网络中建立邻居不需要掩码一致
注意：
-
接口网络类型若为Broadcast【广播网络】，则掩码长度必须一致
-
接口网络类型若为P2P【点到点网络】，则掩码长度可以不同
Q:底层链路为以太网链路，两端P2P网络类型且网段不一致，邻居状态可达Ful,可以学习路由但为何无法互访？
A:能够建立Fu关系并学习路由的原因是两边网络类型均为P2P,OSPF发送报文为组播发送，两端都可以接收并识别OSPF报文，因此可以达到Fu状态；能够学习路由是因为由于Type-1的LSA携带的内容一致，因此可以进行SPF计算生成路由；无法互访原因是底层链路为以太网，需要封装MAC地址，而两边不在同网段，当RTB的20.1.1.1访问RTA的10.1.1.1的时候，RTB发送 ARP广播请求，但对端【RTA】接收后会检查请求报文里的P与我本接口的P是否属于同一网段，若属于同网段侧才会响应；若属于不同网段，则不会响应【ARP包无响应】
Q:一端为P2P网络类型，另一端为广播网络类型，为何无法学习到路由？
A:通过查看LSA详细信息便会发现，对于MA类型网络，LSA使用Transnet方式进行描述；而对于P2P类型网络，LSA使用P2P+Stubnet方式进行描述；因此在进行SPF计算时两侧不匹配，无法计算出路由；同时，在广播、NBMA网络上需要选举DR与BDR,而在P2P网络则不需要选举，MA的网络里由DR负责洪泛Type-2的LSA,并同步该网段内所有路由器的数据库；而P2P网络内没有DR的概念，二者的数据库无法同步，也无法进行SPF计算，因此无法学习到对方的路由
